Hệ thống tời neo biển là thiết bị cơ khí – thủy lực hoặc điện được sử dụng trên tàu biển để thực hiện các thao tác thả neo, thu neo và kiểm soát dây hoặc xích neo. Đây là một trong những thiết bị quan trọng trong hệ thống neo tàu, đặc biệt đối với tàu hàng, tàu dịch vụ, tàu công trình, tàu kéo và nhiều phương tiện hoạt động thường xuyên trên biển.
Hệ thống tời neo biển hay marine anchor windlass là cụm thiết bị dùng để điều khiển xích neo hoặc dây neo trong quá trình thả và thu neo.
Khác với tời kéo thông thường, tời neo phải làm việc với tải trọng lớn, chịu tác động của môi trường biển và phải kiểm soát được chuyển động của neo trong cả quá trình thu – thả.

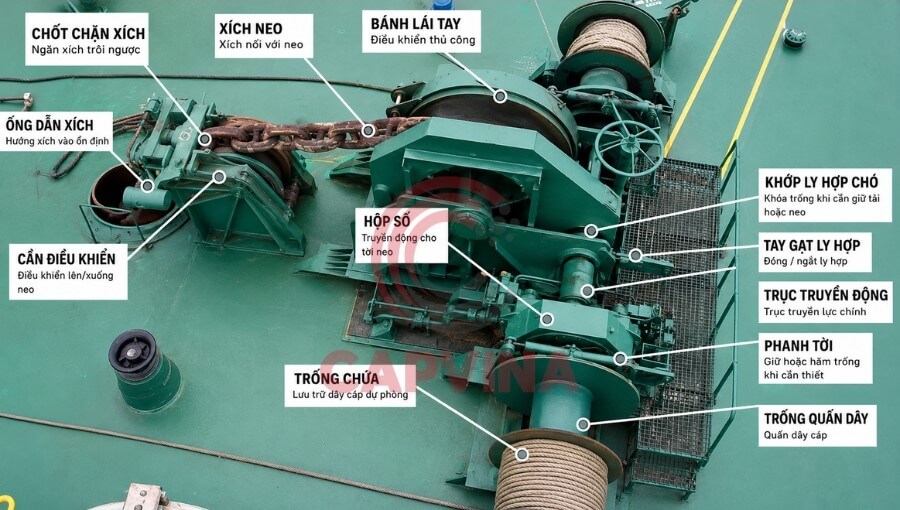

Tùy thiết kế tàu và phương án truyền động, cấu tạo có thể khác nhau. Tuy nhiên, một tời neo tàu biển cơ bản thường có các bộ phận chính sau:
Động cơ dẫn động
Động cơ là nguồn tạo năng lượng cho toàn bộ hệ thống.
Hai phương án phổ biến là:
Động cơ điện.
Động cơ thủy lực.
Động cơ thủy lực thường được kết hợp với motor thủy lực, bơm và các van điều khiển. Trong khi đó, tời điện sử dụng motor điện kết hợp với hộp giảm tốc và hệ thống điều khiển.
Hộp giảm tốc
Động cơ thường có tốc độ quay cao nhưng mô-men xoắn ban đầu chưa phù hợp để trực tiếp kéo xích neo.
Hộp giảm tốc có nhiệm vụ:
Giảm tốc độ quay.
Tăng mô-men xoắn.
Truyền lực tới trục bánh xích.
Giúp tời đạt lực kéo cần thiết.
Bánh xích kéo neo – Cable Lifter
Đây là bộ phận trực tiếp ăn khớp với các mắt xích neo.
Hình dạng và kích thước bánh xích phải phù hợp với đường kính, kiểu và cấp xích được sử dụng. Nếu bánh xích không phù hợp, xích có thể bị trượt, va đập hoặc không nằm đúng vị trí trong quá trình vận hành.
Phanh tời neo
Phanh có nhiệm vụ kiểm soát tốc độ và giữ neo, xích trong những trạng thái cần thiết.
Đây là bộ phận đặc biệt quan trọng đối với an toàn vận hành. Các quy phạm phân cấp yêu cầu khả năng phanh phải đủ để dừng neo và xích khi xích đang được thả ra.
Ly hợp
Ly hợp giúp kết nối hoặc ngắt truyền động giữa bộ dẫn động và bánh xích.
Thiết kế này cho phép người vận hành chuyển đổi giữa các trạng thái làm việc theo yêu cầu của hệ thống.
Chain stopper
Chain stopper là bộ giữ xích, thường được bố trí giữa tời neo và hawse pipe.
Nhiệm vụ chính của bộ phận này là truyền tải trọng của xích neo xuống kết cấu tàu thay vì để toàn bộ tải trọng kéo dài tác động trực tiếp lên tời.
Một số quy phạm yêu cầu chain stopper và kết cấu liên quan phải chịu được tải trọng đáng kể so với tải phá đứt của xích neo.
Bệ tời và kết cấu liên kết
Bệ tời không chỉ có tác dụng cố định thiết bị mà còn phải truyền tải trọng từ tời xuống kết cấu thân tàu.
Đây là vị trí thường bị bỏ qua khi chỉ tập trung vào việc chọn motor hoặc lực kéo. Một tời có thông số phù hợp nhưng bệ máy và kết cấu boong không đủ khả năng chịu tải vẫn có thể gây mất an toàn.
Nguyên lý hoạt động của tời neo tàu biển có thể hiểu theo hai quá trình chính: thả neo và thu neo.
Khi thu neo
Động cơ truyền công suất qua hộp giảm tốc đến trục dẫn động. Trục quay làm bánh xích kéo quay theo.
Các mắt xích neo ăn khớp với bánh xích và được kéo từ phía ngoài tàu lên. Xích đi qua hệ thống dẫn hướng rồi được đưa xuống chain locker để lưu trữ.
Khi neo đã được kéo lên gần vị trí đặt trên mũi tàu, người vận hành giảm tốc, dừng tời và sử dụng phanh/thiết bị giữ xích theo quy trình vận hành.
Khi thả neo
Quá trình thả neo có thể thực hiện bằng cách điều khiển tời cho xích đi ra có kiểm soát hoặc nhả xích theo phương án thiết kế của hệ thống.
Phanh đóng vai trò quan trọng trong việc kiểm soát tốc độ xích.
Khi tàu đã neo ổn định, tải trọng của xích cần được chuyển sang chain stopper hoặc cơ cấu giữ được thiết kế cho mục đích này, thay vì để tời phải chịu tải kéo dài không cần thiết.
Các quy phạm phân cấp cũng yêu cầu chain stopper thường được bố trí giữa windlass và hawse pipe để giảm tải cho tời khi tàu đang neo.
Nguồn động lực là một trong những yếu tố quan trọng quyết định đến cấu hình, công suất và phương án vận hành của tời neo. Tùy theo thiết kế con tàu, nguồn năng lượng sẵn có, lực kéo yêu cầu và điều kiện khai thác, hệ thống tời neo có thể sử dụng nhiều hình thức truyền động khác nhau.

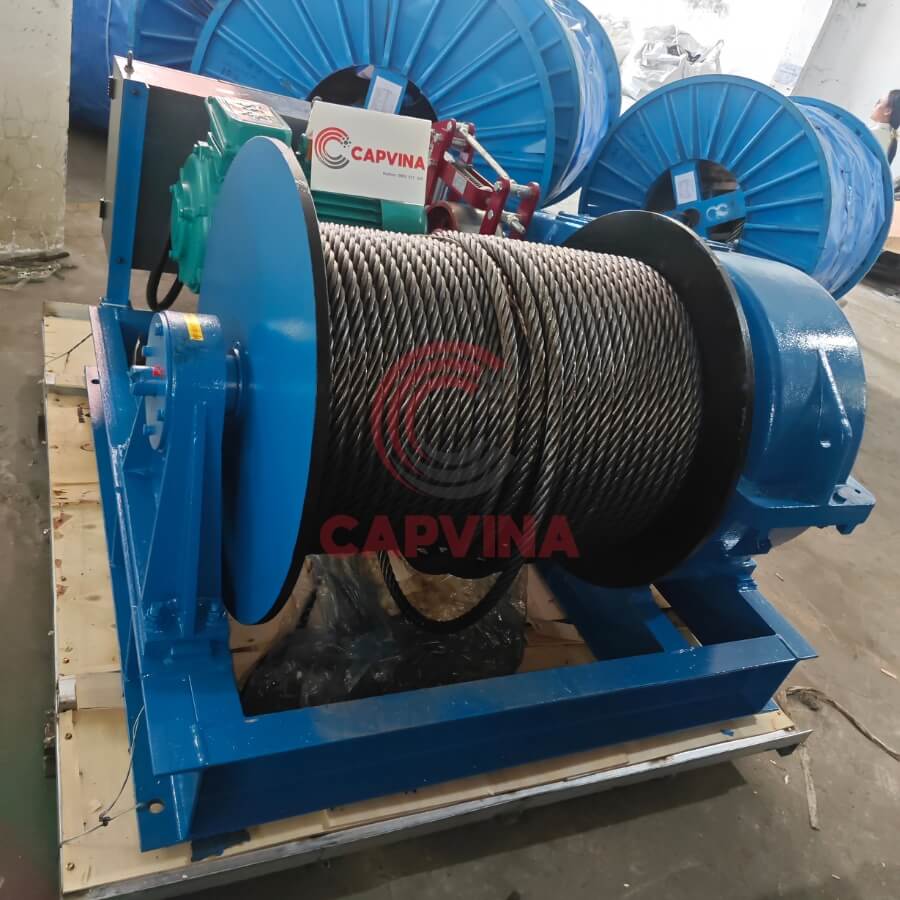

Tời neo điện sử dụng động cơ điện làm nguồn động lực, truyền mô-men xoắn qua hộp giảm tốc đến bánh xích để thực hiện quá trình thu, giữ hoặc thả xích neo. Hệ thống thường gồm động cơ điện, hộp giảm tốc, trục truyền động, bánh xích kéo neo, phanh, ly hợp và tủ điều khiển. Ưu điểm của phương án này là kết cấu tương đối gọn, dễ điều khiển và phù hợp với những tàu có hệ thống cung cấp điện đáp ứng được yêu cầu công suất của tời.

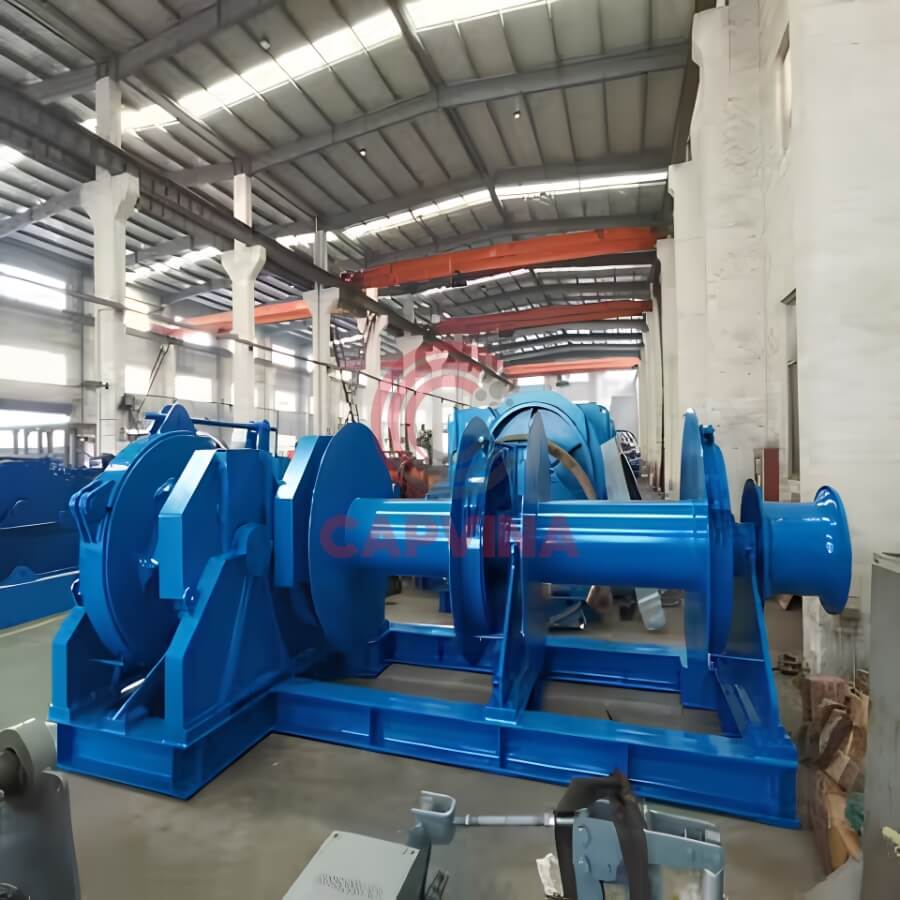

Tời neo thủy lực sử dụng motor thủy lực nhận năng lượng từ dòng dầu áp suất cao để tạo mô-men quay cho cơ cấu kéo xích. Hệ thống thường kết hợp với bơm thủy lực, van điều khiển, đường ống, bộ lọc và các thiết bị bảo vệ áp suất. Phương án truyền động thủy lực có khả năng tạo mô-men lớn ở tốc độ thấp, điều chỉnh tốc độ tương đối linh hoạt và phù hợp với các tàu đã được trang bị hệ thống thủy lực trung tâm hoặc các ứng dụng yêu cầu lực kéo lớn.

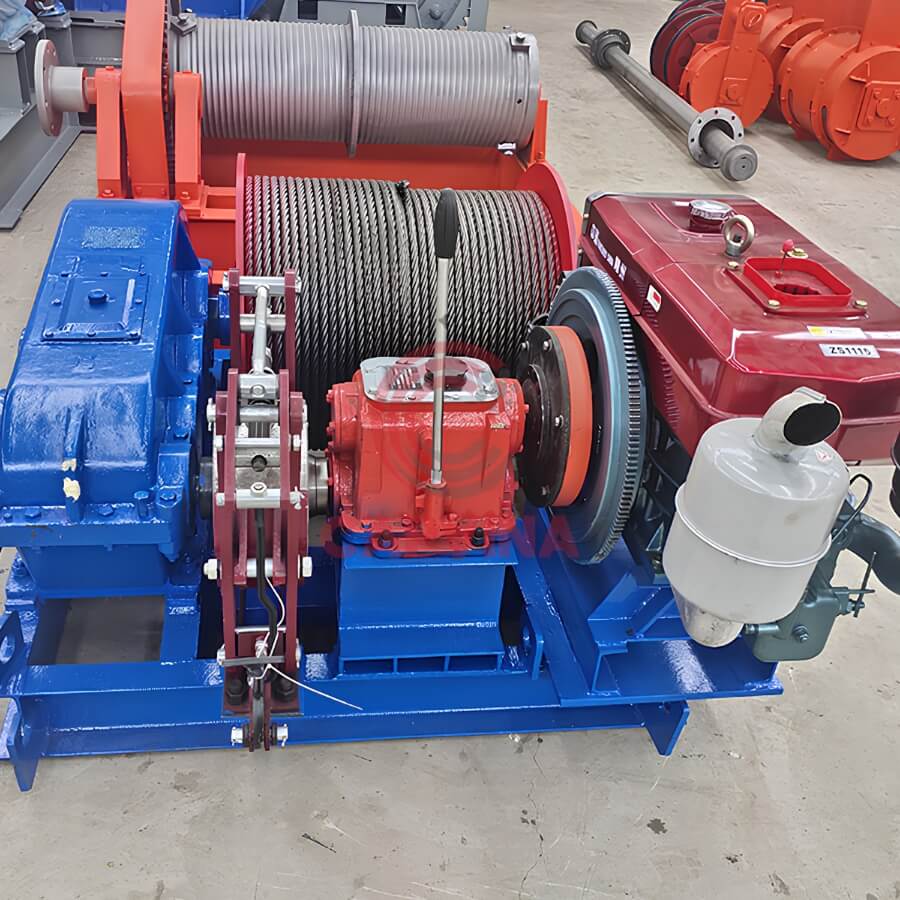

Tời neo truyền động cơ khí sử dụng các cơ cấu truyền lực như trục, bánh răng, hộp giảm tốc, khớp nối hoặc các bộ phận cơ khí khác để truyền công suất từ nguồn động lực đến bánh xích kéo neo. Cấu hình này có thể được thiết kế theo đặc điểm của từng loại tàu và hệ thống động lực, tuy nhiên yêu cầu cao về độ chính xác khi lắp đặt, bôi trơn, căn chỉnh trục và bảo dưỡng các chi tiết truyền động.
Đây là phần cần được tính toán kỹ khi lựa chọn công suất tời neo.
Không nên chọn tời chỉ dựa vào trọng lượng của neo. Lực cần thiết còn phụ thuộc vào xích, chiều sâu thả neo, lực ma sát, điều kiện biển và yêu cầu vận hành.
Các thông số cần xem xét gồm:
Trọng lượng neo.
Đường kính xích neo.
Cấp xích.
Chiều dài xích.
Độ sâu thả neo.
Tốc độ thu neo yêu cầu.
Lực kéo liên tục.
Lực kéo quá tải.
Tải trọng giữ của phanh.
Hiệu suất truyền động.
Điều kiện môi trường.
Cấu hình bánh xích.
Một số quy phạm sử dụng quan hệ giữa đường kính xích và lực kéo làm việc. Ví dụ, quy định của Indian Register of Shipping đưa ra các mức lực kéo liên tục theo dạng hệ số nhân với bình phương đường kính xích và yêu cầu tời có khả năng tạo lực kéo quá tải trong thời gian giới hạn.
Có thể hiểu đơn giản:
Lực kéo tời cần thiết → tải trọng hệ thống neo → mô-men tại bánh xích → tỷ số truyền → công suất và mô-men của động cơ.
Ngoài lực kéo, cần kiểm tra tốc độ thu xích. Một tời có lực kéo lớn nhưng tốc độ quá thấp chưa chắc phù hợp với yêu cầu khai thác.
Vì vậy, khi đặt hàng, nên cung cấp cho nhà sản xuất tối thiểu:
Loại tàu + trọng lượng neo + đường kính/cấp xích + chiều dài xích + tốc độ thu neo + nguồn động lực + yêu cầu đăng kiểm.
Từ đó mới có cơ sở lựa chọn công suất động cơ, tỷ số truyền, kích thước bánh xích và khả năng phanh.
Đối với hệ thống tời neo biển, tiêu chuẩn không chỉ liên quan đến bản thân thiết bị mà còn liên quan đến xích, neo, kết cấu boong và yêu cầu của đăng kiểm.
ISO 4568:2021
ISO 4568:2021 – Ships and marine technology — Sea-going vessels — Windlasses and anchor capstans quy định các yêu cầu về thiết kế, chế tạo, an toàn, tính năng và thử nghiệm đối với windlass và anchor capstan.
Quy phạm của tổ chức đăng kiểm
Tùy quốc gia đăng ký tàu và tổ chức phân cấp, hệ thống có thể phải đáp ứng quy phạm của các tổ chức như:
DNV.
ABS.
LR.
BV.
KR.
ClassNK.
CCS.
IRS.
Ngoài tiêu chuẩn quốc tế, thiết kế phải xem xét yêu cầu cụ thể của đăng kiểm và cơ quan có thẩm quyền đối với con tàu.
IACS
IACS đưa ra các yêu cầu liên quan đến thiết kế và thử nghiệm anchor windlass, bao gồm hồ sơ thiết kế, bộ phận truyền mô-men, hệ thống thủy lực/điện, điều khiển, tính toán kết cấu và thử tải.
Yêu cầu về phanh và chain stopper
Đây là hai hạng mục cần đặc biệt chú ý.
Ví dụ, các quy phạm được tham khảo rộng rãi quy định mức tải thiết kế của chain stopper và khả năng giữ của phanh dựa trên tải phá đứt của xích. Giá trị cụ thể phải được xác định theo quy phạm đăng kiểm áp dụng cho từng tàu, không nên lấy một con số cố định để áp dụng cho mọi trường hợp.

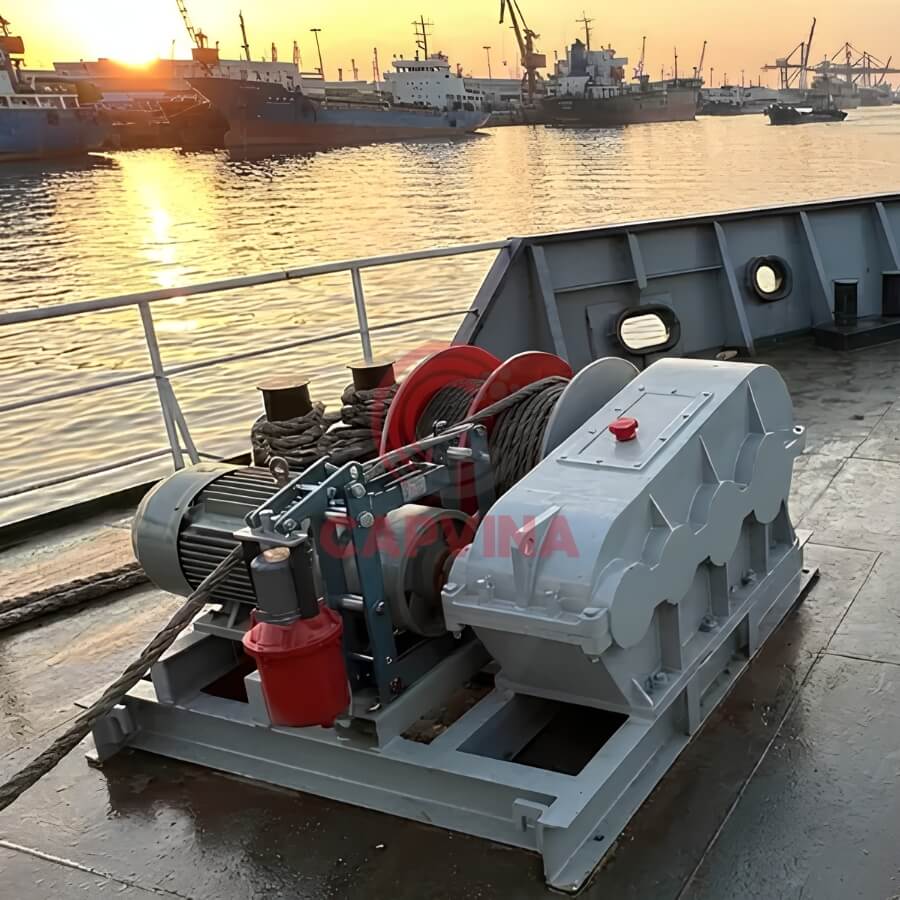

Trước khi vận hành tời neo biển, nên kiểm tra theo hướng dẫn của nhà sản xuất và quy trình vận hành được phê duyệt trên tàu.
Một checklist thực tế có thể gồm:
Kiểm tra bên ngoài
Kiểm tra bệ tời và bu lông liên kết.
Quan sát tình trạng bánh xích.
Kiểm tra xích neo.
Kiểm tra phanh.
Kiểm tra ly hợp.
Kiểm tra chain stopper.
Kiểm tra hawse pipe và đường dẫn xích.
Kiểm tra rò rỉ dầu đối với hệ thống thủy lực.
Kiểm tra nguồn động lực
Đối với tời điện:
Kiểm tra nguồn điện.
Tủ điều khiển.
Thiết bị bảo vệ.
Cáp điện.
Nút dừng khẩn cấp nếu có.
Đối với tời thủy lực:
Kiểm tra mức dầu.
Áp suất hệ thống.
Đường ống.
Van.
Khớp nối.
Rò rỉ.
Kiểm tra vận hành
Cho tời chạy thử theo quy trình, quan sát:
Tiếng ồn bất thường.
Rung động.
Nhiệt độ ổ trục.
Tốc độ quay.
Khả năng đóng/mở phanh.
Khả năng điều khiển tiến/lùi nếu thiết kế có.
Hoạt động của bánh xích.
Nếu phát hiện bất thường, cần dừng kiểm tra trước khi đưa thiết bị vào trạng thái làm việc thực tế.
Một số dấu hiệu có thể cảnh báo tời neo biển bị xuống cấp hoặc hoạt động không bình thường:
Tời phát ra tiếng ồn bất thường
Tiếng va đập, tiếng rít hoặc tiếng nghiến có thể liên quan đến ổ trục, bánh răng, khớp nối hoặc các bộ phận truyền động.
Tời bị rung mạnh
Rung có thể xuất hiện do:
Căn chỉnh trục không chính xác.
Bánh xích bị mòn.
Ổ trục gặp vấn đề.
Bu lông nền bị lỏng.
Hộp giảm tốc hoạt động bất thường.
Phanh không giữ tải ổn định
Đây là dấu hiệu cần được xử lý nghiêm túc. Khả năng phanh phải đáp ứng yêu cầu thiết kế và quy phạm áp dụng.
Tời bị giảm lực kéo
Nếu cùng điều kiện tải nhưng tời không đạt lực kéo như thiết kế, cần kiểm tra động cơ, hộp giảm tốc, hệ thống thủy lực hoặc hệ thống điện tùy cấu hình.
Xích không ăn khớp với bánh xích
Có thể do bánh xích không phù hợp, bị mòn hoặc xích bị biến dạng.
Rò rỉ dầu
Đối với tời thủy lực, dầu rò rỉ tại motor, van, đường ống hoặc đầu nối là dấu hiệu cần kiểm tra sớm.

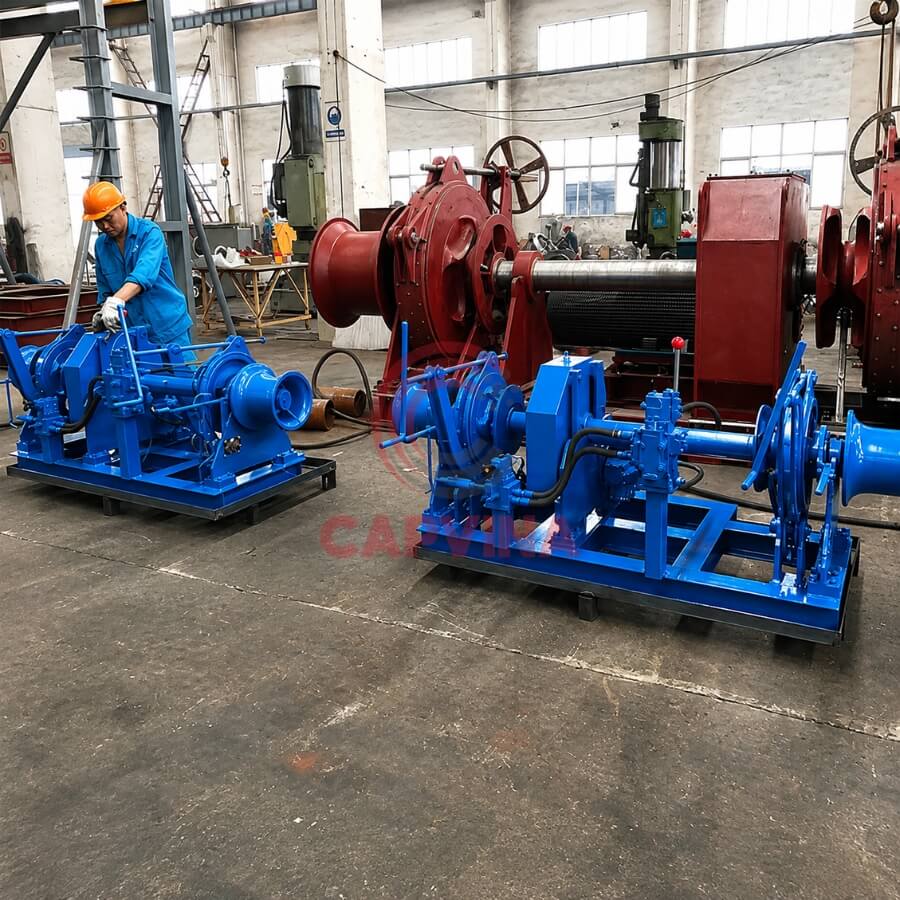

Không nên đợi đến khi tời hỏng hoàn toàn mới tiến hành bảo dưỡng.
Lịch bảo dưỡng nên dựa trên:
Hướng dẫn của nhà sản xuất.
Số giờ vận hành.
Tần suất sử dụng.
Môi trường làm việc.
Kết quả kiểm tra định kỳ.
Yêu cầu của đăng kiểm.
Tình trạng thực tế của từng bộ phận.
Các hạng mục cần quan tâm gồm:
Bánh xích: kiểm tra độ mòn và khả năng ăn khớp với xích.
Phanh: kiểm tra bề mặt làm việc, khả năng giữ tải và cơ cấu điều khiển.
Hộp giảm tốc: kiểm tra dầu bôi trơn, bánh răng, ổ trục và tình trạng rò rỉ.
Motor: kiểm tra nhiệt độ, tiếng ồn, rung và các thông số vận hành.
Hệ thống thủy lực: kiểm tra dầu, lọc, van, motor, đường ống và điểm nối.
Kết cấu bệ tời: kiểm tra nứt, biến dạng, ăn mòn và tình trạng bu lông.
Trong trường hợp thiết bị đã bị ăn mòn nghiêm trọng, biến dạng kết cấu, phanh không đáp ứng yêu cầu hoặc các bộ phận chính không còn khả năng sửa chữa an toàn, việc thay thế có thể phù hợp hơn so với tiếp tục sửa chữa.
Thông thường, tời neo biển được bố trí ở khu vực phía trước tàu, gần vị trí neo và hawse pipe để tạo đường dẫn xích ngắn, thẳng và thuận lợi.
Vị trí lắp đặt phải đảm bảo:
Xích đi vào bánh xích đúng hướng.
Hạn chế góc lệch không cần thiết.
Có đủ không gian thao tác.
Thuận tiện kiểm tra và bảo dưỡng.
Kết cấu boong đủ khả năng chịu tải.
Không ảnh hưởng đến các thiết bị khác.
Đường xích từ tời đến hawse pipe và chain locker hợp lý.
Đặc biệt, bệ đặt tời phải được tính toán cùng với kết cấu thân tàu. Các quy phạm phân cấp yêu cầu kết cấu đỡ windlass và chain stopper phải đáp ứng tải vận hành cũng như tải môi trường biển tương ứng.
Do đó, không nên tự ý thay đổi vị trí tời hoặc tăng công suất thiết bị mà không đánh giá lại kết cấu và hệ thống liên quan.
